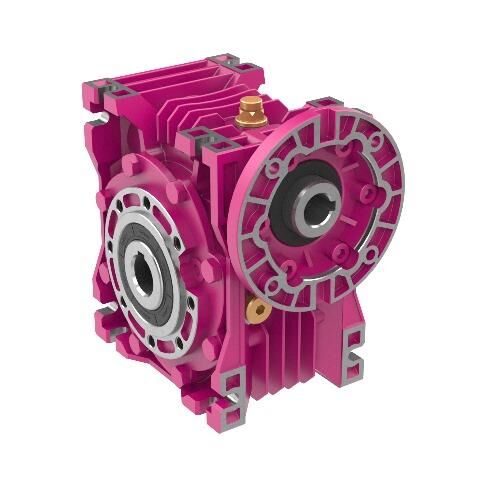

Redüktörler

Redüktör Nedir?

Redüktör, mekanik güç aktarımında hız ve tork kontrolünü sağlayan bir dişli mekanizmasına sahip cihazdır. Genellikle elektrik motorlarıyla birlikte çalışarak motor milinin hızını düşürüp daha yüksek tork elde edilmesini sağlar. Böylece makineler, daha verimli ve kontrollü bir şekilde çalışır.

Redüktörler, enerji tasarrufu sağlama ve ekipman ömrünü uzatma gibi avantajlarıyla da öne çıkar. Bu nedenle birçok endüstriyel uygulamada makinelerin performansını artırmada kilit rol oynarlar.

Redüktörlerin Mekanik Yapısı Nasıldır?

Redüktörlerin mekanik yapısı, dişli çarklar ve miller aracılığıyla enerji transferini sağlar. Bu mekanik yapı, farklı dişli kombinasyonları ve yapılandırmalarla hızın düşürülmesi ve torkun artırılmasını mümkün kılar. Redüktörlerin içinde kullanılan dişlilerin sayısı ve büyüklüğü, redüktörün çıkış hızını belirleyen en önemli unsurlardır.

Bir redüktörün yapısı genellikle şu temel bileşenlerden oluşur:

• Dişli Çarklar: Redüktörün kalbi olan dişliler, enerjiyi bir milden diğerine aktaran elemanlardır.

• Miller: Dişli çarkların bağlı olduğu miller, güç iletimini sağlayan ana unsurlardır.

• Yataklar: Dişli çarkların ve millerin düzgün çalışmasını sağlayan yataklar, sürtünmeyi azaltır ve sistemi destekler.

• Kasa: Tüm bu bileşenleri koruyan ve sabitleyen metal bir yapı olan kasa, redüktörün dış korumasını sağlar.

Redüktörün iç yapısı, kullanılacak uygulamaya göre özelleştirilebilir ve farklı dişli oranları ile tork ve hız ayarlamaları yapılabilir

Redüktörlerin İşlevleri Nelerdir?

Redüktörler, mekanik güç aktarımı sırasında hız ve tork kontrolü sağlamaktan, hareket yönünü değiştirmeye kadar birçok işlev üstlenirler. Endüstriyel makinelerde önemli bir rol oynayan bu cihazlar, makine performansını optimize ederek operasyonel verimliliği artırır. İşte redüktörlerin başlıca işlevleri:

Hız Azaltma

Redüktörlerin en temel işlevlerinden biri, motorun yüksek hızını düşürerek makineye uygun bir hız seviyesine getirmektir. Bu sayede motorların verimliliği artar ve makineler, gerekli hızda çalışarak daha hassas işlemler gerçekleştirebilir.

Tork Arttırma

Motorun çıkış hızını azaltan redüktör, aynı zamanda torku artırır. Bu, özellikle ağır yüklerin kaldırılması veya taşınması gereken endüstriyel uygulamalarda büyük avantaj sağlar. Artan tork, makinelerin daha güçlü bir şekilde çalışmasını mümkün kılar.

Yönlendirme ve Tersleme

Redüktörler, hareketin yönünü değiştirme ve tersine çevirme işlevi de görür. Bu sayede, makineler farklı yönlerde çalışabilir ve daha esnek operasyonlar gerçekleştirilebilir. Özellikle konveyör sistemleri gibi uygulamalarda bu işlev oldukça önemlidir.

Yük Dengeleme ve Koruma

Redüktörler, makinelerin üzerindeki yükü dengeleyerek aşırı zorlanmayı önler ve böylece ekipmanın daha uzun ömürlü olmasını sağlar. Aynı zamanda, ani yük değişimlerine karşı koruma sağlayarak ekipmanın güvenliğini artırır.

Redüktör Çeşitleri Nelerdir?

Redüktörler, kullanım alanlarına ve ihtiyaçlara göre farklı tiplerde tasarlanmıştır. Her redüktör tipi, belirli uygulamalara yönelik optimize edilmiş işlevler sunar. Endüstriyel süreçlerde verimlilik ve performansın artırılması için doğru redüktör seçimi büyük önem taşır. Bu bölümde redüktör çeşitlerini aşama sayısı ve dişli yapılarına göre inceleyeceğiz.

Aşama Sayısına göre Redüktör Çeşitleri

Redüktörler, aşama sayısına göre farklı türlere ayrılır. Aşamalar, dişli mekanizmalarının sayısını ve buna bağlı olarak redüktörün tork ve hız kontrol yeteneğini belirler. Uygulamanın gerektirdiği güç ve hız ihtiyaçlarına göre, bir kademeli, iki kademeli veya çok kademeli redüktörler tercih edilir. Her bir kademeli redüktör, farklı çalışma koşulları için optimize edilmiş performans sağlar.

Bir Kademeli Redüktör

Bir kademeli redüktörler, tek bir dişli aşaması ile hız düşürme ve tork artırma işlemi gerçekleştirir. Bu tip redüktörler, daha basit ve kompakt yapıları sayesinde hafif uygulamalar için uygundur. Genellikle düşük tork gereksinimi olan makine ve ekipmanlarda kullanılırlar. Basit redüktör tasarımı, daha az bakım gerektiren bir çözüm sunar ve maliyet açısından da avantaj sağlar.

İki Kademeli Redüktör

İki kademeli redüktörler, iki aşamalı dişli mekanizması ile çalışır ve bu sayede bir kademeli redüktörlere göre daha yüksek tork ve daha düşük hız oranı sunar. Orta seviyede güç ve tork gerektiren uygulamalarda tercih edilen bu redüktörler, daha geniş bir uygulama yelpazesi sunarak endüstriyel süreçlerde yaygın olarak kullanılır. İki kademeli tasarım, enerji verimliliğini artırırken, daha güçlü bir performans sağlar.

Çok Kademeli Redüktör

Çok kademeli redüktörler, üç veya daha fazla dişli aşamasına sahip olup, yüksek tork gereksinimi olan ağır hizmet uygulamaları için tasarlanmıştır. Bu redüktörler, çok düşük hızlarda çalışırken büyük miktarda güç iletebilirler. Madencilik, çimento ve ağır sanayi gibi zorlu koşullarda, yüksek performans ve dayanıklılık sunan çok kademeli redüktörler tercih edilir. Tasarım açısından daha karmaşık olmalarına rağmen, sağladıkları yüksek tork ve düşük hız avantajı, bu tür uygulamalar için vazgeçilmez hale getirir.

Dişli Sayısına Göre Redüktör Çeşitleri

Redüktörler, içerdikleri dişli mekanizmalarına göre çeşitli türlere ayrılır. Dişli tipleri, redüktörün tork, hız ve hareket doğrultusu üzerindeki etkilerini belirler. Her dişli tipi, belirli uygulamalar için optimize edilmiş özellikler sunar ve endüstriyel süreçlerde farklı ihtiyaçlara yönelik çözümler sağlar. Bu bölümde, dişli yapılarına göre farklı redüktör çeşitlerini detaylandıracağız.

Düz Dişlili Redüktör

Düz dişlili redüktörler, en basit dişli türlerinden biri olup, dişlilerin paralel eksenler üzerinde yer aldığı bir yapıya sahiptir. Yüksek verimlilik sağlar ve düşük hız, yüksek tork uygulamalarında tercih edilir. Dişlilerin düz yapısı, maliyet avantajı sunar ve düşük gürültü seviyesi ile dikkat çeker.

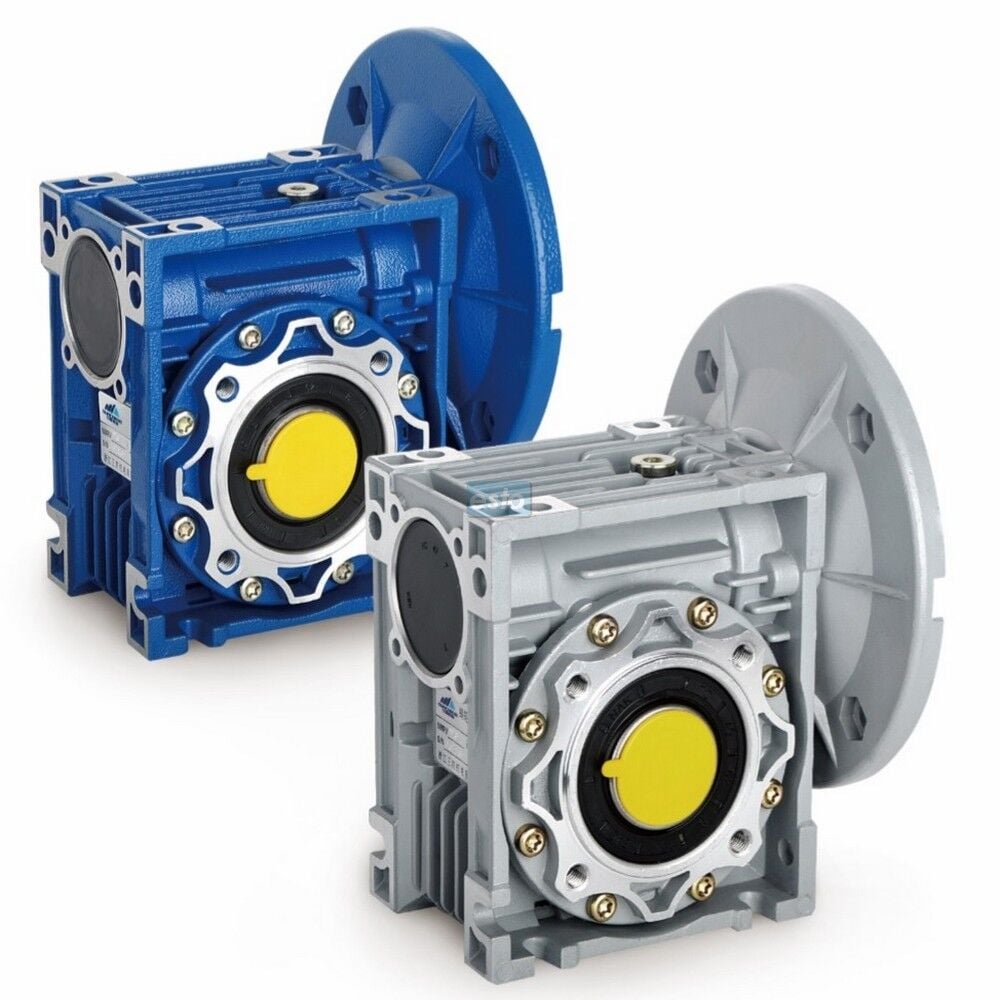

Sonsuz Dişli Redüktör

Sonsuz dişli redüktörler, bir vida (sonsuz vida) ile bir dişli çarkın birleşiminden oluşur. Sonsuz redüktör tipi, yüksek dişli oranları sağlayarak çok düşük hızlarda yüksek tork üretir. Kompakt yapısı sayesinde yerden tasarruf sağlar ve genellikle konveyör sistemlerinde kullanılır. Ancak, diğer redüktör türlerine göre daha fazla sürtünme ve dolayısıyla enerji kaybı yaşanabilir.

Helisel Dişlili Redüktör

Helisel dişlili redüktörler, dişlilerin eksenleri boyunca açılı bir yapıda yer aldığı dişli sistemine sahiptir. Bu açı, daha yumuşak ve sessiz çalışma sağlar. Helisel dişliler, düz dişlilere göre daha yüksek tork ve verimlilik sunar. Helisel dişli redüktörler yüksek hız ve düşük gürültü gerektiren endüstriyel uygulamalarda yaygın olarak kullanılır.

Konik Dişlili Redüktör

Konik dişlili redüktörler, dişlilerin konik bir yapıda olduğu ve genellikle 90 derece açıyla yerleştirildiği redüktör türleridir. Bu tasarım, hareketin yönünü değiştirme işlevini sağlar. Konik dişli redüktörler, yüksek tork uygulamaları için uygundur ve madencilik, taş ocakları gibi zorlu koşullarda tercih edilir.

Helisel - Konik Dişlili Redüktör (Ayna Mahruti)

Konik ve helisel dişlilerin birleşiminden oluşan helisel konik dişlili redüktörler, yüksek performans ve verimlilik sunar. Ayna mahruti olarak da bilinen bu sistem, tork iletiminde üstün bir kapasiteye sahiptir ve hareketin yönünü değiştirmeye yönelik uygulamalarda kullanılır. Hem hassas hem de dayanıklı yapısıyla, çeşitli ağır sanayi uygulamalarında ideal bir çözümdür.

Paralel Dişli Redüktör

Paralel dişli redüktörler, dişlilerin paralel eksenlerde yer aldığı ve tork iletimini yüksek verimlilikle gerçekleştiren sistemlerdir. Genellikle yüksek hız ve düşük tork gerektiren uygulamalarda kullanılır. Paralel redüktör basit yapısı sayesinde düşük bakım maliyeti sunar ve çeşitli endüstriyel uygulamalarda yaygın olarak tercih edilir.

Redüktörlerin Sağladığı Avantajlar Nelerdir?

Redüktörler, endüstriyel süreçlerde ve makine sistemlerinde kritik roller üstlenirler. Farklı uygulamalara yönelik olarak tasarlanan redüktörlerin, işletmelere sunduğu pek çok avantaj bulunmaktadır. Bu avantajlar, hem operasyonel verimlilik hem de maliyet yönetimi açısından büyük önem taşır. Aşağıda, redüktörlerin sağladığı başlıca avantajları detaylandırdık:

Verimlilik Artışı

Redüktörler, motor gücünü istenen tork ve hız seviyelerine dönüştürerek makinelerin daha verimli çalışmasını sağlar. Bu sayede enerji tüketimi optimize edilir ve verimlilik artırılır. Özellikle ağır yük taşıyan sistemlerde redüktör kullanımı, enerji tasarrufuna da katkıda bulunur.

Güvenilirlik ve Dayanıklılık

Redüktörler, yüksek tork gerektiren uygulamalarda güvenilir bir çözüm sunar. Aşınmaya ve zorlu çalışma koşullarına karşı dayanıklı yapıları sayesinde, uzun süreli kullanımda bile performansta düşüş yaşanmaz. Bu da bakım maliyetlerini düşürür ve sistemin sürekli çalışmasına olanak tanır.

Hassasiyet ve Kontrol

Redüktörler, hassas hız ve tork kontrolü sunarak makine hareketlerinin istenen doğrulukta yapılmasını sağlar. Bu özellik, özellikle otomasyon sistemlerinde ve robotik uygulamalarda kritik öneme sahiptir. Hassas kontrol, üretim süreçlerinin kalitesini artırır ve hata oranını minimize eder.

Esneklik

Redüktörler, farklı dişli yapılarına ve kademelerine göre çok çeşitli uygulamalara uyarlanabilir. Bu esneklik, farklı sektörlerde geniş bir kullanım alanı sağlar. İster düşük hız, ister yüksek tork gereksinimi olsun, redüktörler her türlü ihtiyaca uygun çözümler sunar.

Gürültü Azaltma

Özellikle helisel dişlili ve hypoid dişli redüktörler, sessiz çalışma avantajı sağlar. Bu, gürültü seviyesinin önem taşıdığı uygulamalarda büyük bir avantajdır. Sessiz çalışma, iş ortamındaki konforu artırırken, gürültü kirliliğini de minimize eder.

Redüktörlerin sunduğu bu avantajlar, endüstriyel sistemlerde performansın ve verimliliğin artırılmasında büyük rol oynamaktadır. Doğru redüktör seçimi, işletmelere hem operasyonel fayda hem de uzun vadeli maliyet avantajı sağlar.

Redüktör Tipi

Farklı redüktör tipleri, farklı maliyetlere sahiptir. Örneğin, planet dişli redüktörler, daha karmaşık bir yapıya sahip olduğu için düz dişlili redüktörlere kıyasla daha yüksek fiyatlandırılabilir. Bununla birlikte, uygulama gereksinimleri doğrultusunda tercih edilen redüktör tipi, fiyatları önemli ölçüde etkiler.

Malzeme Kalitesi ve Üretim Teknolojisi

Redüktörlerde kullanılan malzemenin kalitesi ve üretim sürecinde uygulanan teknoloji, maliyet üzerinde büyük bir etkiye sahiptir. Yüksek kaliteli malzemelerden üretilen ve ileri üretim teknolojileri kullanılarak tasarlanan redüktörler, uzun ömürlü ve dayanıklı olmaları sebebiyle genellikle daha yüksek fiyatlıdır.

Kapasite ve Performans Özellikleri

Redüktörlerin taşıdığı yük kapasitesi, tork ve hız gereksinimleri gibi performans özellikleri, fiyatlandırmayı etkileyen diğer unsurlar arasındadır. Yüksek tork ve hız performansı sunan redüktörler, daha gelişmiş mühendislik ve üretim süreçleri gerektirdiği için fiyatları da buna bağlı olarak artış gösterebilir.

Özel Tasarım ve Uygulamalar

Standart redüktörler, genel kullanım alanlarına hitap ederken, özel tasarımlar gerektiren uygulamalar için üretilen redüktörler, daha yüksek maliyetli olabilir. Özelleştirilmiş redüktörler, belirli endüstriyel talepleri karşılamak üzere geliştirilir ve bu durum da fiyatlandırmada farklılık yaratır.
